Choix du câble

Premièrement, il est nécessaire de rappeler que le moteur d’une pompe de forage est livré avec une amorce de câble dont la longueur est variable suivant les différentes puissances (1 à 3 mètres maximum). A chaque utilisateur de prévoir ensuite la longueur du câble qu’il désir.

Nous conseillons d’utiliser pour les faibles puissance un câble multibrin appelé HO7RN-F de type 4G soit 1 câble caoutchouc comprenant 4 fils souples.

Ou

Pour les sections supérieures à 25 mm2 nous vous conseillons de travailler avec du mono toron appelé HO7RN-F de type 1X …  soit un seul câble à utiliser par phase + un câble VK vert/jaune pour la terre dont la section sera environ deux fois plus petite que celle utilisée sur les phases.

Exemple : j’ai besoin d’utiliser une section de 50 mm2 pour alimenter une pompe à 55m de profondeur. Je choisi donc de commander 55m par phases + 5m de raccordement entre la sortie du puits et le coffret : (55+5)x3= 180m de HO7RN-F 1x50mm2 + (55+5)x1= 60m de VK 25mm2 verre/jaune)

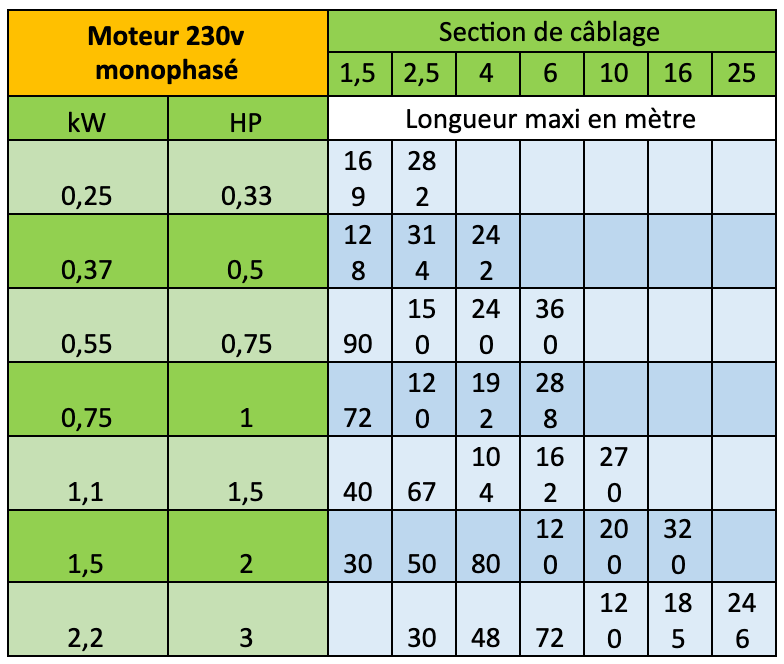

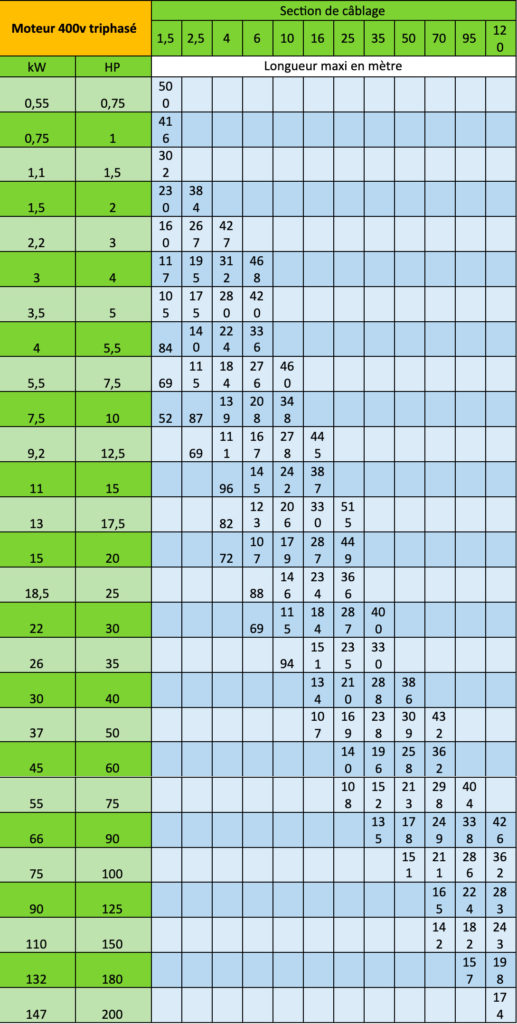

Les tableaux ci-dessous vous permettent de sélectionner le câble électrique d’alimentation. Ils indiquent la section minimale à respecter en fonction de la longueur utile et la puissance en kW du moteur. (N’oubliez pas le câble de mise à la terre)

Choix du jonctionnement étanche

Pour le câble HO7RN-F de 4G1.5 à 4G6 veuillez utiliser notre réf 0050JR06 : voir le produit
Pour le câble HO7RN-F de 4G10 à 4G16 veuillez utiliser notre réf 0050JR16 : voir le produit

Pour le câble HO7RN-F 1x 25 et + …  veuillez utiliser les connecteurs cuivrés correspondant à la section du câble et 2 mètres de gaine thermo rétractable réf 0050TH30 : Voir le produit
