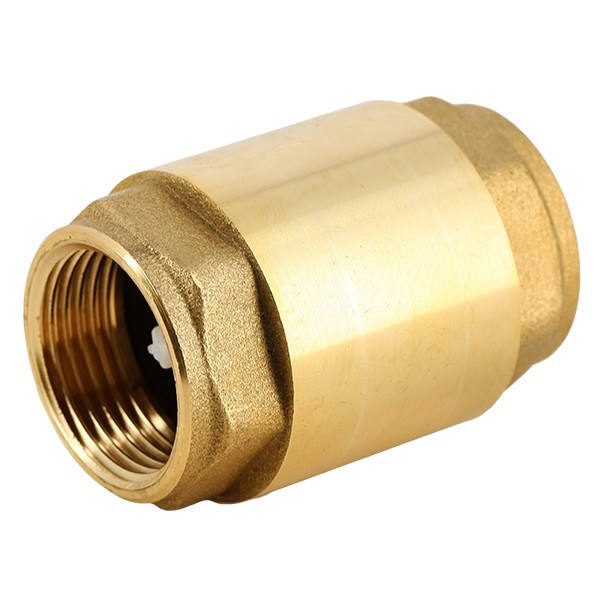

CLAPET 303 4″ FF toutes positions
Clapet de non-retour ACS à double guidage laiton 4MS pour les réseaux d’eau potable, chauffage, eau froide et eau chaude.
Le corps est en laiton CW617N-4MS, l’obturateur est en POM et l’étanchéité est assurée par un joint plat NBR garantissant
une excellente étanchéité haute / basse pression.
Système à double guidage axial et latéral assurant un centrage parfait de l’obturateur sur le siège.
Le ressort de rappel en inox 302 permettant un montage toutes positions.
CARACTERISTIQUES :
Respecter le sens de passage ( indiqué sur le corps par une flèche )
Modèle femelle / femelle taraudé BSP cylindrique
Obturateur POM
Double guidage axial et latéral assurant un centrage parfait de l’obturateur sur le siège
Ouverture à faible pression
Corps en laiton titré CW617N assurant une meilleure résistance mécanique
Ressort de rappel en inox 302 permettant un montage toutes positionsJoint plat NBR garantissant une excellente étanchéité haute / basse pression
UTILISATION :
Chauffage, eau potable, eau chaude, eau froide
Température mini admissible Ts : – 10°C
Température maxi admissible Ts :+ 110°C
Pressions maxi admissibles Ps : 16 bars jusqu’au DN 1″, 10 bars du 1″1/4 au 2″ et 8 bars au delà
INSTRUCTIONS DE MONTAGE :
Avant montage des clapets, bien nettoyer la tuyauterie afin d’éliminer tous objets divers (particulièrement les gouttes de soudure et copeaux métalliques) qui pourraient l’encombrer ou viendraient empêcher le bon fonctionnement des clapets.
Vérifier l’alignement des tuyauteries amont et aval (un alignement imparfait peut entraîner une contrainte importante sur les clapets).
Bien vérifier l’encombrement entre les tuyauteries amont et aval, le clapet n’absorbera pas les écarts. Les déformations résultant de cette pratique peuvent entraîner des problèmes d’étanchéité, un mouvement incomplet de l’obturateur et même des ruptures. En conséquence, présenter l’appareil en position pour bien vérifier les conditions d’assemblage.
Avant l’assemblage, bien vérifier la propreté des filetages et taraudages.
Caler provisoirement les tronçons de tuyauterie qui n’ont pas encore leur support définitif. Ceci pour éviter d’appliquer sur le clapet des contraintes importantes.
Les longueurs de taraudage étant le plus souvent plus petites que les longueurs théoriques ISO/R7, il est indispensable de limiter la longueur filetée du tube et de bien vérifier que l’extrémité du tube ne vient pas buter en fond de filet.

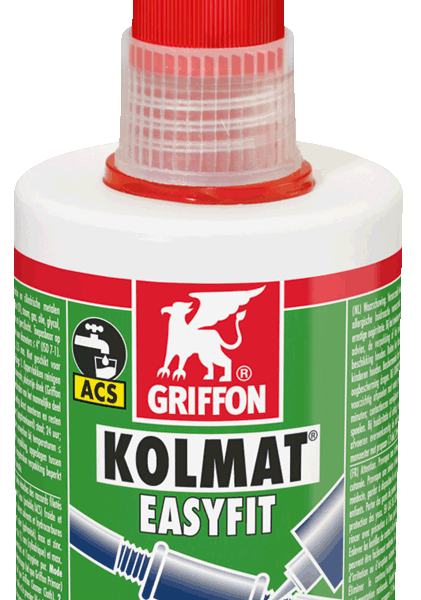

Pour l’étanchéité de l’assemblage clapet tuyauterie
il est indispensable d’utiliser des produits compatibles avec l’exigence de l’A.C.S (attestation de conformité sanitaire) : filasse proscrite.
Positionner de chaque côté du clapet des colliers de maintien.
Dans le cas de montage en réseau sanitaire, chauffage ou de climatisation avec des tubes PER, flexibles et autres matériaux de synthèse, il est indispensable de bien maintenir ces tubes et flexibles par des colliers afin d’éviter toutes contraintes sur le clapet ( cahier des prescriptions communes de mise en œuvre du CSTB).
Pour le vissage du clapet, entraîner celui-ci en rotation du côté du vissage exclusivement et seulement sur le 6 pans. Utiliser une clé plate ou une clé à molette et pas de clé à griffes.
Ne jamais serrer les corps des clapets dans un étau.
Au vissage des clapets, serrer modérément. Ne pas bloquer avec des rallonges de clé qui pourraient
provoquer des ruptures ou des déformations du corps.
De manière générale, pour tout le matériel de robinetterie bâtiment et chauffage, ne pas dépasser le
couple de 30 Nm au serrage.
Lors d’un changement de direction de la canalisation ou en présence d’un autre appareil il est souhaitable d’éloigner le clapet afin qu’il soit en dehors de la zone de turbulence qui augmenterai l’usure du clapet (entre 3 à 5 fois le diamètre nominal en amont et en aval).
Au refoulement d’une pompe il est recommandé de mettre le clapet en place conformément à la norme NF CR 13932.
