Compteur à hélice tangentielle à mécanisme amovible.

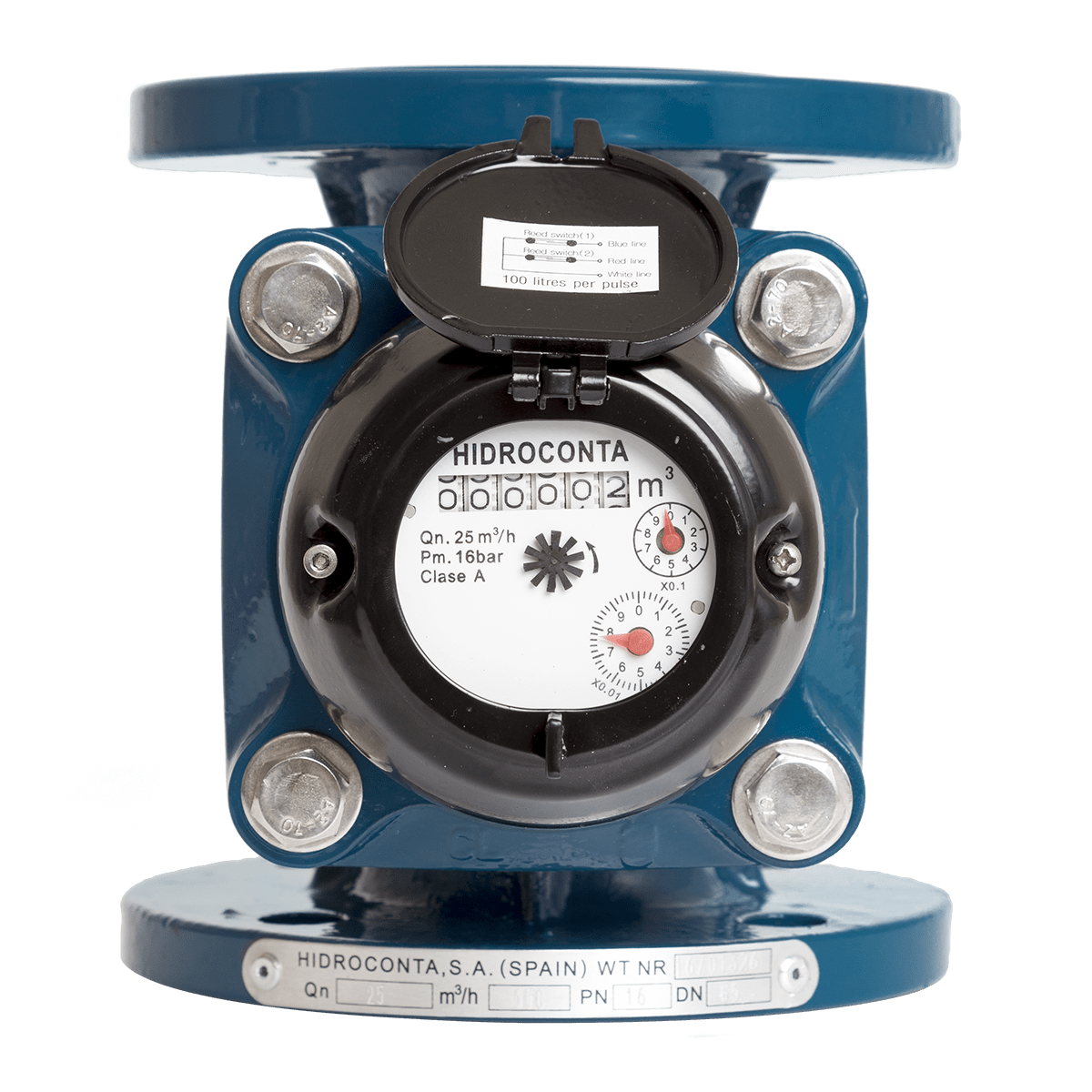

Compteur d’eau irrigation DN200 pré-équipé à hélice tangentielle.

Le compteur d’eau Hidrotangencial d’Hidroconta se caractérise par la position tangentielle de son mécanisme de comptage permettant aux solides en suspension contenus dans l’eau de traverser le compteur d’eau sans l’obstruer. De plus, ce mécanisme est amovible pour faciliter sa maintenance.

Classe A – Installation horizontale.

Pour un fonctionnement correct du compteur d’eau Hidrotangencial, celui-ci doit être placé en position horizontale. Une flèche indique le sens d’écoulement.

Cadran permettant une lecture aisée.

Le cadran du compteur de type tangentiel d’Hidroconta dispose d’une transmission magnétique. La sphère de totalisation où se trouve le cadran de lecture directe est étanche et assemblée sous vide, elle reste donc sèche à tout moment.

Revêtement de protection.

Le compteur d’eau Hidrotangencial comprend:

un revêtement de protection contre les chocs et les dommages. Le corps est en fonte. Ceci offre une grande résistance à l’usure lors d’ une utilisation continue. Le fonctionnement du compteur Hidrotangencial se base sur une turbine, ou hélice, située dans la partie supérieure du tuyau de mesure. La rotation de l’hélice, par transmission magnétique, passe à travers l’axe et l’engrenage jusqu’à la tête. C’est ainsi que celui-ci accumule dans son totalisateur le volume d’eau ayant circulé.

La turbine étant située dans la partie supérieure du compteur, les particules solides peuvent passer sans l’obstruer. Il n’y a pas d’obstacle dans le tuyau de mesure, les pertes de charge sont donc très faibles. Grâce à un mécanisme totalement indépendant et protégé contre les champs magnétiques, le compteur Hidrotangencial permet une maintenance simple. Le système sur lequel se base le compteur Hidrotangencial permet de fournir un haut débit avec une perte de charge la plus petite possible.
