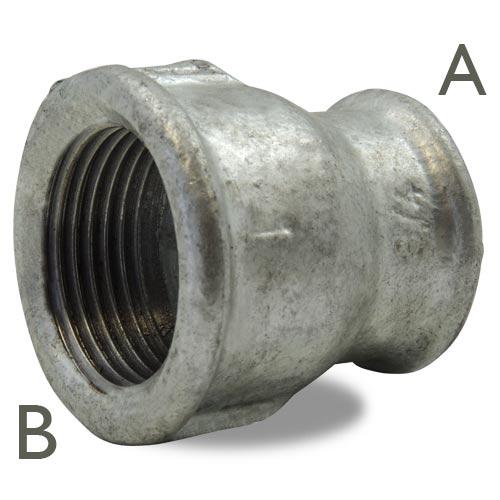

REDUCTION 240 fonte galvanisée 66×50
attention différent de nos raccords en laiton ci-dessous:
Domaine d’application : distribution d’eau, d’eau potable, de gaz, de vapeur, de liquide et de gaz non corrosifs. Systèmes CVC.
Conception, fabrication et contrôle :
Les raccordements sont fabriqués conformément aux normes EN 10242 et ISO 49.
Nuance de la matière : EN-GJMW-400-5 selon EN 1562.
La finition des raccords est galvanisée (ép. 70µm). Une protection contre la corrosion est ajoutée en permettant de conserver les raccords.
Tous les raccordements filetés sont conformes à la norme ISO 7-1 (BSPT), avec embout mâle conique (R) et embout femelle cylindrique (Rp). Les écrous libres pour raccord union sont de type gaz conformément à la norme ISO 228-1 (BSPP).
100% des raccords sont testés en étanchéité.
Pour les petits diamètres nous préconisons les raccords en laiton:
Raccords pour applications : Adduction d’eau potable, plomberie générale, CVAC.
Fluides : Eau potable, eau glycolée, fluides compatibles avec le laiton.
Pression : PN 16 bar
Températures : Selon le type d’étanchéité choisi.
Installation : Appliquer un couple de serrage modéré et choisir des
matériaux adaptés (risque de corrosiongalvanique). Voir notice N-1280.
Applications : Drinking water supply, plumbing, HVAC.
Fluids : Drinking water, glycol water, fluids (brass compatible).
Pressure : PN 16 bar
Temperatures : Depending on sealing material.
Installation : Apply moderate tightening torque and select suitable materials (galvanic corrosion risk). See instructions N-1280.
Aplicaciones : Abastecimiento de agua potable, fontanería, CVAA.
Fluidos : Agua potable, agua glicolada, fluidos compatibles con el latón.
Presión : PN 16 bar
Temperaturas : Depende del material de sellado.
Instalación : Aplicar un par de apriete moderado y elegir los materiales adecuados (riesgo de corrosión galvánica). Ver instrucciones N-1280.
Caractéristiques techniques
Laiton CW617N.
Plats de maintien du raccord lors de la phase de serrage adaptés aux clés du marché.
Embouts taraudés selon la norme ISO 228-1 (BSPP série Gaz).
Etanchéité par joint plat garantie (épaisseur à partir de 1mm).
Portées de joint plates et larges sur les embouts mâle et femelle.
Technical features
CW617N brass.
Flat areas to hold the fitting during tightening, suitable with metric spanners.
Female threaded ends according to ISO 228-1 standard (BSPP).
Guaranteed flat gasket sealing (thickness from 1mm).
Flat and large bearing areas on male and female thread ends.
Características técnicas
Latón CW617N.
Superficies planas para el agarre de las llaves de tamaño estándar.
Conexión roscadas hembras según la norma ISO 228-1 (BSPP).
Estanqueidad por junta plana garantizada (espesor a partir de 1mm).
Asientos planos y grandes en las roscas machos y hembras.
