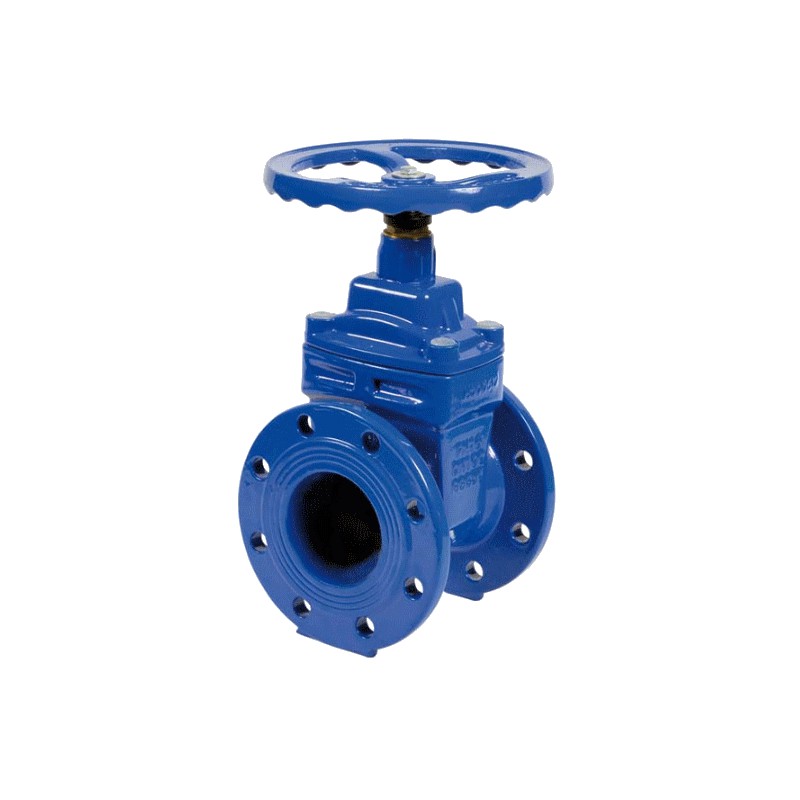

Vanne fonte DN40 à opercule
Vanne à passage intégral et total pour le sectionnement de réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation.
Patins de glissement facilitant le coulissement de l’opercule jusqu’au DN200.
Triple joints toriques NBR à l’axe et joint de chapeau pleins trous NBR.
Backseat permettant un démontage de la boite à joints en ligne à partir du DN80
Vanne fonte DN40 à opercule
Raccordement : A brides PN10/16
Température Mini : -10°C
Température Maxi : +70°C
Pression Maxi : 16 Bars jusqu’au DN400, 10 bars au-delà
Caractéristiques : Tige non montante
Fermeture sens horaire (FSH)
Passage intégral et total
Matière : Corps Fonte Ductile EN GJS-500-7
CARACTERISTIQUES :
• Passage total et intégral
• Tige non montante inox
• Fermeture sens horaire
• Patins de glissement ( facilitant le coulissement de l’opercule ) jusqu’au DN200
• Opercule fonte entièrement revêtu EPDM
• Absence de zones de rétention
• Talon de positionnement
• Joint de chapeau pleins trous en NBR
• Protection de vis de chapeau
• Etanchéité par triple joints toriques NBR
• Possibilité de changer les joints d’étanchéité à l’axe sous pression à partir du DN80
• Peinture époxy couleur RAL 5005 épaisseur 250 µm
• Pare poussière sur la tige
• A brides R.F. PN10/16
UTILISATION :
• Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation
• Température mini et maxi admissible Ts : – 10°C à + 70°C
• Pression maxi admissible Ps : 16 bars pour modèles à brides PN16 jusqu’au DN400
• Pression maxi admissible Ps : 10 bars pour modèles à brides PN10 du DN200 au 1000
NORMALISATIONS :
• Fabricant certifié ISO 9001 :2015 et ISO 14001 : 2015
• DIRECTIVE 2014/68/UE : Produits exclus de la directive ( article 1, § 2b ) jusqu’au DN300
Catégorie de risque I Module A à partir du DN350 au 600
• Certificat 3.1 sur demande
• Conception suivant la norme DIN EN 1171
• Tests d’étanchéité selon la norme EN 12266-1, Taux A
• Ecartement suivant la norme EN 558 série 14 ( DIN 3202 F4 )
• Brides R.F. suivant la norme EN 1092-2 PN10/16
